Fond de regard eaux usées ou eaux pluviales : cunette ou fond plat, comment choisir

Sur un chantier séparatif, les deux réseaux se posent souvent dans la même journée, parfois dans la même tranchée. Les colonnes de rehausses se ressemblent, les dalles réductrices aussi, les tampons également. La seule pièce qui distingue vraiment un ouvrage eaux usées d’un ouvrage eaux pluviales, c’est le fond de regard. Cet article explique ce que change le choix entre un fond à cunette et un fond plat, sur le plan hydraulique comme sur celui de la pose, et donne les repères pour ne pas se tromper au moment de la commande.

Le fond de regard, la seule pièce réellement spécifique au réseau

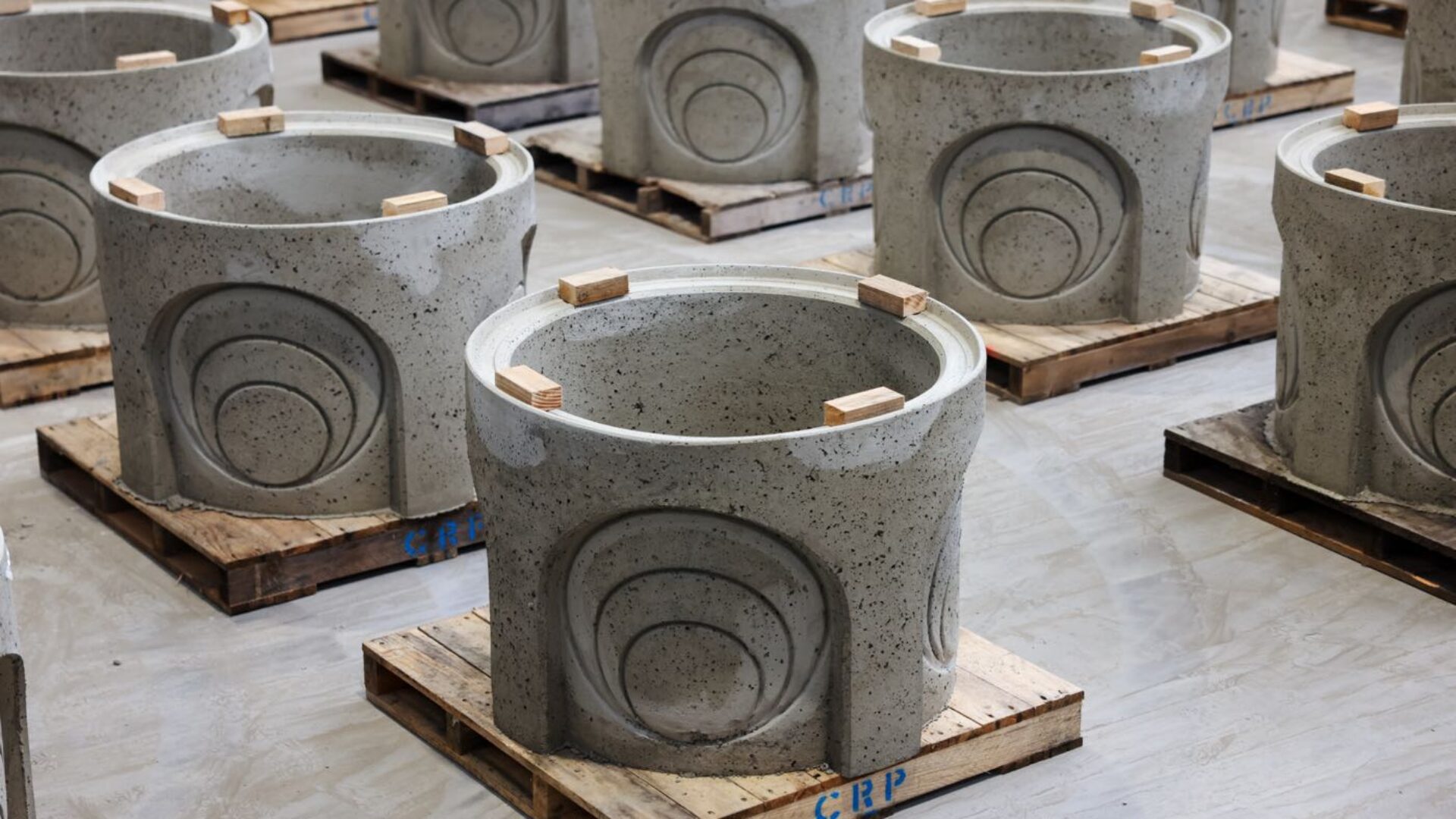

Un regard de visite circulaire préfabriqué se compose d’un empilement : un fond, une ou plusieurs rehausses, une dalle réductrice ou une tête, puis le dispositif de fermeture. Sur cet empilement, les éléments intermédiaires sont conçus pour être communs. Une rehausse Ø1000 est une rehausse Ø1000, qu’elle surmonte un ouvrage d’eaux usées ou un ouvrage d’eaux pluviales.

Le fond, lui, ne l’est pas. C’est lui qui reçoit les canalisations, qui fixe le fil d’eau, qui impose l’angle entre l’entrée et la sortie, et qui détermine la façon dont l’eau traverse l’ouvrage. Autrement dit, c’est la pièce qui porte toute la fonction hydraulique du regard. Le reste assure l’accès, la reprise des charges et l’étanchéité de la colonne.

C’est pourquoi la question du choix EU ou EP ne se pose jamais vraiment au niveau du regard entier. Elle se pose au niveau du fond, et elle se pose au moment de la commande, parce qu’un fond ne se retaille pas sur chantier.

Le fond à cunette, réponse aux eaux usées

Ce que fait la cunette

La cunette est une rigole moulée dans le radier du fond de regard, qui prolonge la section de la canalisation à travers l’ouvrage. Sans elle, l’effluent arriverait dans un volume large et plat : la section mouillée s’étalerait, la hauteur d’eau chuterait, et la vitesse d’écoulement avec elle.

Or les eaux usées transportent des matières en suspension. En dessous d’une certaine vitesse, ces matières ne sont plus entraînées : elles se déposent. La cunette maintient une section d’écoulement réduite, donc une hauteur d’eau et une vitesse suffisantes même par faible débit de temps sec, ce qui limite les dépôts et favorise l’autocurage du réseau.

Ce n’est pas un détail de finition. Un regard sans cunette sur un réseau EU devient un point bas où les matières s’accumulent, avec à la clé des curages répétés, des odeurs et une septicité locale que rien ne justifie. La géométrie du radier fait ici une part du travail d’exploitation.

Fil d’eau, angles et configurations

Un fond à cunette n’est pas une pièce générique : il est moulé pour une configuration donnée. Chez CRP, la gamme EU PRO couvre les cas de figure courants d’un réseau gravitaire.

Les configurations à entrée unique reprennent les angles rencontrés en tracé : passage direct, 22°, 45°, 67° et 90°. Le modèle borgne sert de départ de réseau, avec une seule sortie. Les modèles MULTI acceptent jusqu’à cinq entrées et les modèles X trois entrées, pour les points de convergence où plusieurs antennes se rejoignent dans le même ouvrage.

Le choix de la configuration se fait sur le plan de récolement, pas sur le terrain. C’est la raison pour laquelle une erreur de commande sur un fond coûte cher : elle se solde soit par un ouvrage inadapté, soit par une reprise de maçonnerie au fond de la fouille, exactement ce que la préfabrication cherche à éviter.

Diamètres raccordables

La plage de raccordement dépend du diamètre du regard. En Ø800, la gamme EU PRO reçoit des canalisations Ø160 PVC ou Ø150 fonte, et Ø200 PVC ou fonte. En Ø1000, elle s’étend nettement : Ø160, 200, 250, 315, 400, 500 et 600 en PVC, avec les diamètres fonte correspondants.

C’est un point à vérifier avant de trancher entre Ø800 et Ø1000. Le diamètre du regard n’est pas seulement une question de visitabilité ou d’encombrement de fouille : au delà de Ø200, le Ø1000 devient la seule option.

Le raccordement, point d’entrée des eaux claires parasites

La qualité hydraulique ne suffit pas si l’ouvrage prend l’eau. Sur un réseau d’eaux usées, les infiltrations de nappe par les joints et les assemblages diluent les effluents et surchargent la station d’épuration sans aucun bénéfice. Les fonds EU PRO sont livrés avec leurs joints de branchement et leur joint inter-éléments, ce qui déplace l’étanchéité du chantier vers l’usine et supprime la reprise au mortier en fond de fouille (sur ce point, voir aussi regard béton ou PVC).

Les essais d’étanchéité des réseaux d’assainissement gravitaires relèvent de la norme NF EN 1610, généralement réalisés avant remblaiement. Un ouvrage dont l’étanchéité est intégrée à la conception passe cette étape plus sereinement qu’un ouvrage repris à la main.

Le fond plat, réponse aux eaux pluviales

Pourquoi le pluvial n’a pas besoin de cunette

Le régime hydraulique d’un réseau pluvial n’a rien à voir avec celui d’un réseau d’eaux usées. Il est intermittent : rien pendant des jours, puis un débit important pendant un épisode de pluie. Il n’y a pas de débit de temps sec permanent à entretenir, donc pas de risque de dépôt de matières organiques par manque de vitesse.

Ce que transporte le pluvial, ce sont surtout des fines minérales : sables de voirie, terres, débris végétaux. Un radier plan accueille ces éléments sans les renvoyer immédiatement à l’aval, ce qui présente un intérêt d’exploitation à condition de prévoir le curage. Chercher à imposer une cunette sur ce type de réseau reviendrait à payer une géométrie dont la fonction ne sert pas.

Une contrainte inverse : la polyvalence des raccordements

Là où le réseau EU demande une géométrie précise, le réseau EP demande de la souplesse. Les canalisations pluviales sont plus hétérogènes en diamètres et en matériaux, entre PE annelé, PVC et béton, et les diamètres montent vite dès que la surface collectée augmente.

C’est la logique de la gamme de fonds plats EP universels de CRP, déclinée en quatre modèles : COMPACT Ø800 hauteur 600, MULTI Ø1000 hauteur 600, OPTIMUM Ø1000 hauteur 650 et MAXI Ø1000 hauteur 1000. Les raccordements couvrent le PE annelé du Ø200 au Ø630 et le béton du Ø300 au Ø600 selon le modèle, le MAXI étant celui qui monte le plus haut en diamètre. Chaque fond est équipé de trois ancres de levage positionnées en fond, ce qui simplifie la manutention à la grue ou à la pince.

Cunette ou fond plat : le comparatif

Ce que disent les normes

Les regards de visite et boîtes de branchement préfabriqués en béton relèvent de la norme NF EN 1917, qui fixe les exigences de performance et les méthodes d’essai pour les éléments et leurs assemblages, y compris les garnitures d’étanchéité en élastomère. Elle couvre les ouvrages de section circulaire jusqu’au DN 1250, ce qui englobe largement les Ø800 et Ø1000 du marché français.

La norme NF P16-346-2 complète la NF EN 1917 au niveau national, afin de permettre la réalisation d’ouvrages conformes au fascicule 70 du CCTG, texte de référence pour l’assainissement gravitaire dans les marchés publics. La marque NF applicable aux éléments en béton pour réseaux d’assainissement sans pression est gérée par le CERIB, qui publie la liste des usines titulaires.

Un point mérite d’être clarifié, parce qu’il revient souvent en consultation : la certification porte sur le produit et sa fabrication, pas sur la pertinence de son emploi. Aucune norme ne vous dira si votre chantier appelle une cunette ou un fond plat. Ce choix relève de la conception du réseau, en fonction de la nature des effluents et du régime hydraulique attendu.

Côté dispositif de fermeture, la logique est la même : la classe de charge se choisit selon le lieu d’implantation, indépendamment du type de fond retenu.

Les erreurs de choix constatées sur chantier

Le fond plat posé sur un réseau d’eaux usées. C’est l’erreur la plus fréquente, souvent commise pour des raisons de disponibilité ou de prix. Le résultat est prévisible : accumulation de matières au radier, stagnation, odeurs et curages à répétition. Le gain initial est largement effacé dès la première année d’exploitation.

Le fond commandé sans le plan sous les yeux. Un fond à cunette est moulé pour un angle donné. Commander un 90° là où le tracé demande un 67° oblige soit à modifier le tracé, soit à reprendre l’ouvrage. Vérifier l’angle et le nombre d’entrées avant de valider la commande évite ce type de reprise.

La confusion des deux réseaux à la pose. Sur un chantier séparatif, les fonds EU et EP arrivent parfois sur la même livraison et se stockent au même endroit. Un repérage clair au déchargement, puis une vérification des fils d’eau avant remblaiement, coûtent quelques minutes et évitent une non-conformité qui ne se découvre qu’au contrôle.

Ces trois points renvoient à une même idée : sur un système séparatif, la performance ne tient pas seulement au principe de séparation, mais à la justesse des ouvrages posés sur chacun des deux réseaux.

Questions fréquentes

À quoi sert exactement la cunette d’un regard ?

La cunette est une rigole moulée au radier du fond de regard, qui prolonge la section de la canalisation à travers l’ouvrage. Elle maintient une section d’écoulement réduite, donc une hauteur d’eau et une vitesse suffisantes même par faible débit. Elle limite ainsi le dépôt des matières en suspension et favorise l’autocurage du réseau d’eaux usées.

Peut-on poser un fond plat sur un réseau d’eaux usées ?

Techniquement l’ouvrage se pose, mais l’exploitation en pâtit. Sans cunette, l’effluent s’étale dans le fond du regard, la vitesse chute et les matières se déposent. Le regard devient un point d’accumulation nécessitant des curages réguliers. Un fond à cunette est la réponse adaptée sur un réseau EU.

Comment distinguer sur chantier un fond eaux usées d’un fond eaux pluviales ?

Visuellement, au radier : un fond EU présente une rigole moulée reliant les entrées à la sortie, un fond EP présente un radier plan. Le repérage documentaire reste indispensable, notamment au déchargement sur un chantier séparatif où les deux familles arrivent souvent ensemble.

Quel diamètre de regard choisir selon la canalisation ?

En eaux usées, un Ø800 convient pour des canalisations Ø160 et Ø200. Au delà, jusqu’au Ø600, le Ø1000 est nécessaire. En eaux pluviales, la hauteur du fond et le diamètre à raccorder guident le choix, les modèles Ø1000 acceptant les plus gros diamètres. La visitabilité de l’ouvrage et l’encombrement de la fouille entrent également dans la décision.

Pourquoi de l’eau stagne-t-elle dans un regard d’eaux usées ?

Trois causes reviennent : un fond sans cunette ou avec une cunette inadaptée au débit, une contre-pente sur la canalisation aval, ou un dépôt déjà constitué qui bride la section d’écoulement. Une inspection permet de trancher entre un défaut de conception de l’ouvrage et un défaut de pose ou d’entretien.
